超聲波水表的計量基石是時差法。其物理模型基于超聲波在流體中的順流與逆流傳播速度差。高精度的時間測量電路（TDC）是關鍵。
· 順流傳播時間 (T↓): L / (C + Vcosθ)
· 逆流傳播時間 (T↑): L / (C - Vcosθ)
· 時間差 (ΔT): T↑ - T↓ ≈ 2LVcosθ / C²
其中，L為聲程，C為聲速，V為流體流速，θ為聲波與管軸的夾角。通過測量納秒級的ΔT，并經過溫度補償和算法修正，CPU可精確計算出流速V。這種測量方式從根本上杜絕了機械磨損帶來的誤差漂移。
一個高性能的超聲波水表，其內部組件的選型至關重要：
1. 換能器： 核心傳感元件。通常采用壓電陶瓷材料，其頻率、發射功率和接收靈敏度直接決定了信噪比和計量范圍。高品質換能器能抗氣泡、雜質干擾。
2. 計量管段與反射體： 管段的內徑、粗糙度和直線度是保證流場穩定的前提。部分產品采用“U型”或“W型”反射聲道設計，通過增加聲程來提升小流量下的測量靈敏度。
3. 主控板（MCU）： 水表的“中央處理器”。其性能決定了運算速度、功耗控制和數據處理能力。支持多種通信協議（如MBUS, LoRa, NB-IoT）是智能化的基礎。
4. 電源管理： 采用高能鋰電池，配合低功耗設計，確保在6-10年的生命周期內穩定工作，無需外部供電。

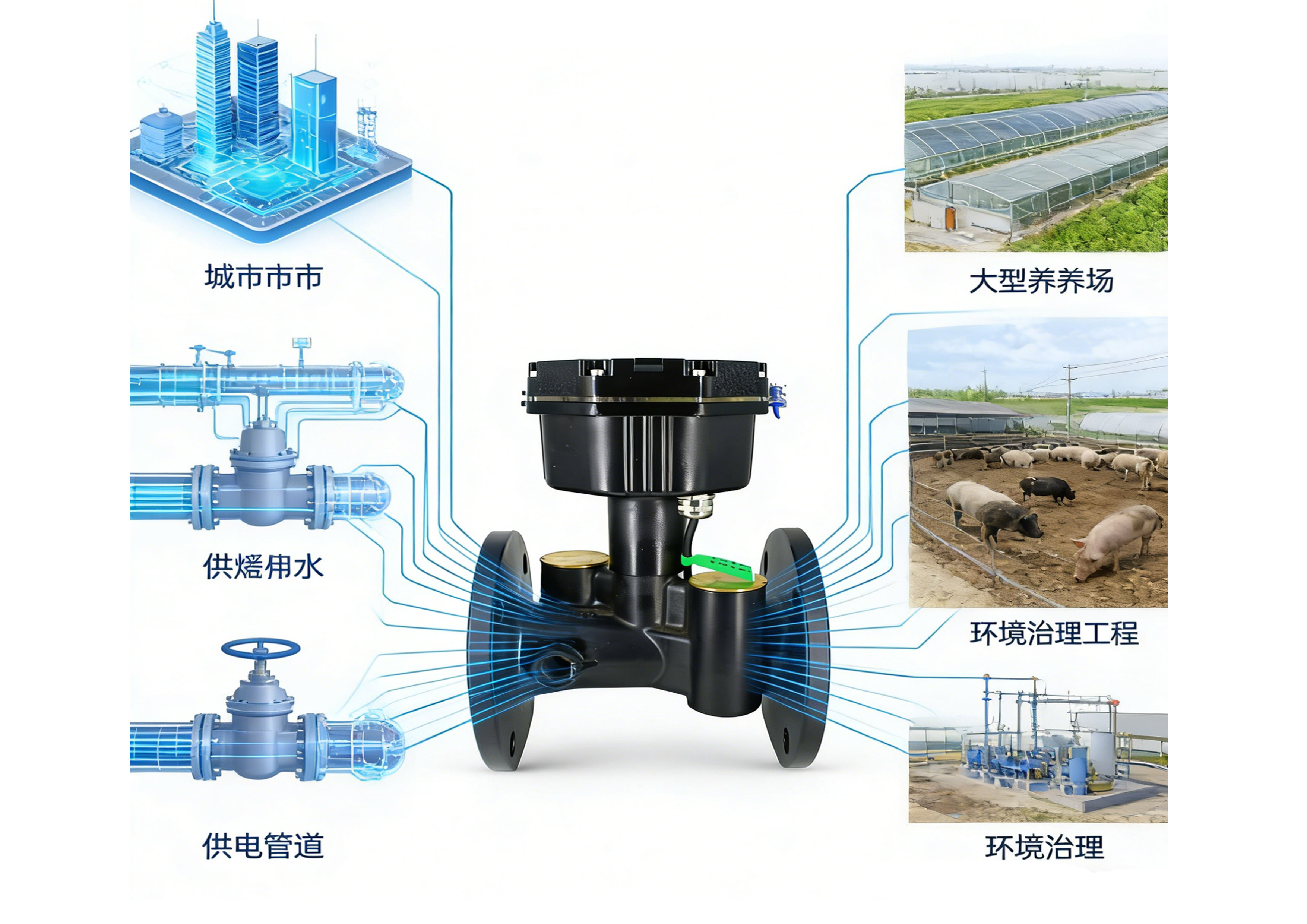

超聲波水表特別適用于對計量精度和數據管理有嚴苛要求的場景：
· 分區計量（DMA）與漏損控制： 其高靈敏度和寬量程比，能精準監測夜間最小流量，是城市供水管網漏損診斷的關鍵工具。
· 貿易結算與工業過程控制： 在化工、食品飲料等行業，用于精確計量生產用水，其無運動部件的特性避免了介質污染和堵塞風險。
· 非滿管/明渠流量監測： 配合液位傳感器，可用于排水管網、灌溉渠道的流量計量。
|
性能指標 |
超聲波水表 |
機械水表 |
|
量程比 ® |
極高，R≥200，甚至R1000 |
較低，通常R80或R100 |
|
重復性誤差 |
≤±0.2%，極高 |
較差，受水壓波動影響大 |
|
始動流量 |
極低，可達0.015 m/s以下 |
較高，無法計量滴水 |
|
數據接口 |
豐富，支持數字遠傳 |
無，僅機械讀數 |
|
長期穩定性 |
優異，無磨損，誤差曲線穩定 |
較差，磨損導致誤差漂移 |
結論： 對于追求高精度、高穩定性和智能化管理的項目而言，超聲波水表不僅是技術上的升級，更是管理效率和投資回報的保障。其在核心性能指標上的全面超越，代表了流體計量領域的發展方向。
